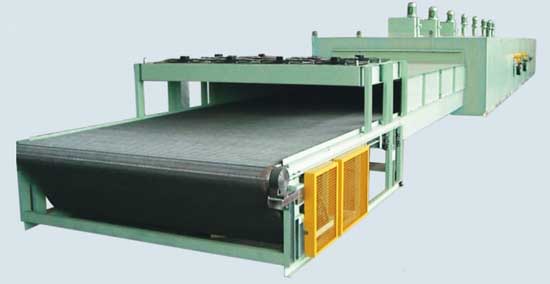

Печь отжига стеклоизделий прямого нагрева

| Наименование показателя |
Норма для модели |
ПОС 1323
(базовая модель) |
ПОС 2623
|
ПОС 3000
|
ПОС 3200
|
ПОС 3600
|
ПОС 4200
|
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
Производительность при отжиге бутылок вместимостью 0,5 л и массой 0,33кг, (с учетом выхода годных), не менее
шт./мин
тн/сутки |
140
90 |
160
90 |
180
90 |
200
100 |
220
110 |
260
130 |
| Качество отжига |
по ГОСТ 10117.1-2001 |
| Коэффициент выхода годной (по отжигу) продукции, не менее |
0.98 |
Характеристика питающей электросети:
1) Напряжение, В
2) Частота тока, Гц |
220-33+22/380-57+38
50±1 |
Характеристика потребляемого топлива:
1) природный газ
давление кПа (кгс/см2), не более |
ГОСТ 5542-88
29,4 (0,3) |
| Установленная мощность электродвигателей, кВт |
14,8 |
14,8 |
21 |
21 |
21,3 |
21,3 |
Расход, не более:
1) электроэнергии кВт·ч за 1 ч
2) природного газа |
14,8
7 |
14,8
10 |
20,5
10,5 |
20,5
10,5 |
20,7
11 |
20,7
12 |
| Высота рабочего пространства, мм |
400±2,0 |
| Ширина транспортирующей сетки, мм |
1800±2,5 |
2600±2,5 |
3000±2,5 |
3200±2,5 |
3600±2,5 |
4200±2,5 |
| Скорость перемещения транспортирующей сетки, м/мин, в пределах |
0,07 до 0,3 |
0,2 до 0,5 |
0,2 до 0,5 |
0,2 до 0,5 |
0,07 до 0,3 |
0,2 до 0,5 |
| Максимальная температура печи, К (C°) |
873 (600) |
| Количество горелок, шт. |
10 |
10 |
10 |
10 |
10 |
10 |
Количество вентиляторов, шт.:
1) конвективных
2) охлаждения |
8
6 |
8
8 |
8
10 |
8
12 |
8
14 |
8
14 |
| Минимальная высота рабочей ветви конвейера от уровня пола, мм |
900 или 1000 |
| Регулирование скорости транспортирующей сетки |
Бесступенчатое посредством частотного инвертора |
| Количество зон автоматического регулирования температуры, шт. |
8 |
8 |
8 |
8 |
8 |
8 |
| Количество мест контроля температуры |
14 |
14 |
14 |
14 |
14 |
14 |
Габаритные размеры (без шкафов управления), мм, не более:
1) ширина
2) высота
3)длинна |
3200
2550
24000 |
4000
2550
24000 |
4440
2550
24000 |
4640
2550
24000 |
5040
2550
24000 |
5640
2550
24000 |
| Занимаемая площадь (без шкафов управления), м2, не более |
77,0 |
96,0 |
106,6 |
111,4 |
121,0 |
135,4 |
| Масса, кг, не более |
20700 |
26900 |
30900 |
33200 |
37300 |
42400 |
Температура на выходе из печи
Максимальная температура наружной обшивки |
40°
На 30° выше окружающей |
 |
|
